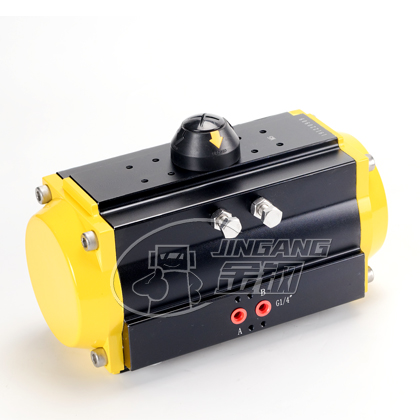

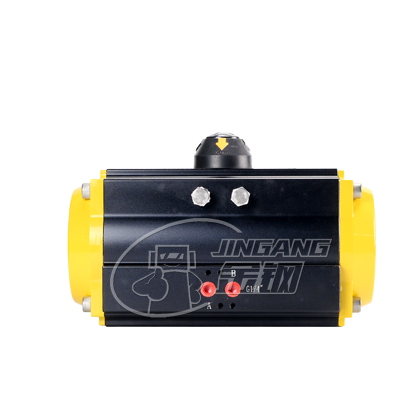

JGAT出口型系列气动执行器
JGAT新型齿轮齿条式气动执行器由上海金钢阀业,综合了国内外新技术,通过CAD三维模型创新优化设计,外形美观紧凑、现代化的造型;并采用实用新材料、新工艺,使产品的质量、性能更好;多规格选型更经济实惠;产品全面符合最新国标标准技术规范,满足现在和未来的需求。
双作用式工作原理(JGAT)
当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,两端气腔的空气通过气口(4)排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。反之气源压力从气口(4)进入气缸两端气腔时,使两活塞向气缸中间方向移动,中间气腔的空气通过气口(2)排出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装,输出轴变为反向旋转,即为双作用反转型。)
![](/Content/pixel.gif)
单作用式工作原理(JGAT)
当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,迫使两端的弹簧压缩,两端气腔的空气通过气口(4)排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。在气源压力经过电磁阀换向后,气缸的两活塞在弹簧的弹力下向中间方向移动,中间气腔的空气从气口(2)排出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装,弹簧复位时输出轴变为反向旋转,即为单作用反转型)
上海金钢自控阀门有限公司,是一家集设计开发、制造、销售为一体的阀门执行机构和阀门制造的科技型企业。公司始创于2008年,生产基地位于上海总建筑面积10000平方米,完善的检验系统和试验中心,并且有严谨专业的研发团队及精细化生产团队,完善的质量体系和售后服务保障,可根据客户的要求及标准组织研发与生产。
做为自控阀门中高端品牌企业之一,公司已通过阀门类TS特种设备制造许可证,ISO9001国际质量体系认证、严格遵循ERP质量管理体系,实施自动化系统产业链为发展方向。公司引进Auto CAD工程设计师、3d MAX三维高级设计师、UG设计师,以先进的设计理念,将产品的研发与设计标准化、国际化、新颖化,实现产品的升级换代和适用技术的产业化,始终保持在自控阀门行业的科技前沿。
